引言

由广州市番禺建筑设计院有限公司主笔设计的企业总部建设项目，于2024年正式完成方案及施工图设计。该项目坐落于广州番禺南村兴业大道，总建筑面积达26782平方米，打造集总部办公、芯片研发、精密测试、中试验证、产业配套于一体的国产化通信芯片创新高地，支撑慧睿思通 “龙芯 + 鸿蒙” 国产算力生态布局，助力大湾区半导体产业自主可控与高端化升级。

项目核心档案

项目名称：慧睿思通芯片产业基地

地理位置：广州市番禺区南村兴业大道

业主单位：广州慧睿思通科技股份有限公司

设计单位：广州市番禺建筑设计院有限公司（全案设计）

建设规模：总建筑面积 26782 ㎡

设计年份：2022年

设计理念与功能规划

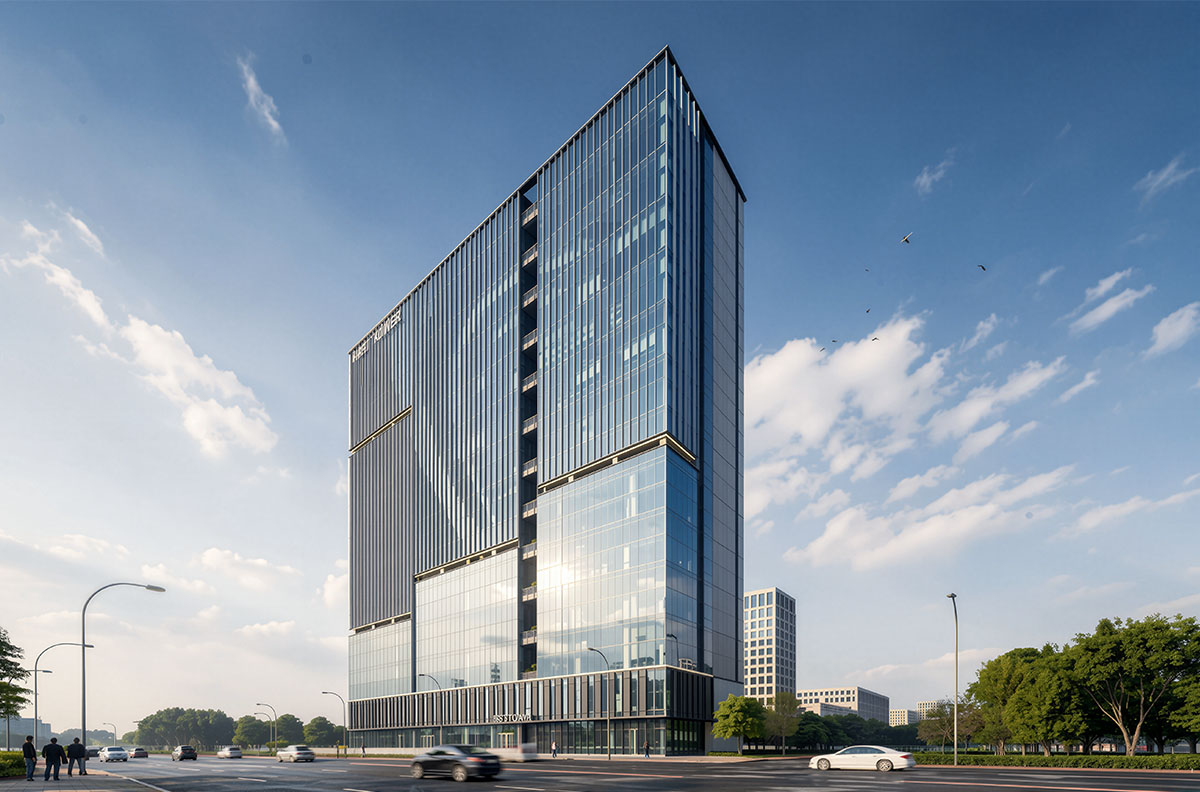

提取芯片晶格、电路走线、射频信号的几何线条，融合现代科创建筑的极简美学，整体造型简洁挺拔、线条利落，隐喻 “精密智造、自主创新” 的企业精神。塔楼高低有序，91.6 米建筑高度成为区域科创地标，呼应南村镇城市天际线。

立面隐藏机电管线，保持整洁科技感，竖向线条呼应芯片引脚意象，强化竖向挺拔感；底层设置挑高礼仪门廊，衔接城市广场，实现建筑与城市的柔性过渡。

空间集约高效：在有限的用地条件下，通过科学的垂直空间规划，集中布局芯片研发实验室、精密测试中心、功能验证中心，承担 5G 基带芯片、专网窄带芯片的设计、仿真、测试核心功能。地下 1 层设置设备机房、洁净通风系统，保障研发环境稳定可控，实现了超2.5万平方米的高效产能与办公空间，满足研发、测试、办公及展示的全链条需求。

绿色节能示范：采用光伏屋顶 + 节能幕墙 + 雨水回收系统，降低建筑能耗。研发区空调系统采用余热回收技术，实现能源循环利用，践行 “双碳” 理念。建筑周边设置环形绿化景观带，搭配本土绿植，弱化工业建筑生硬感。屋顶打造空中花园，为科研人员提供休闲空间，平衡工作与生态体验。

产城融合界面：采用开放式绿化设计，打造交互共享的城市界面。入口设置芯片科技主题广场，融入电路纹理铺装与景观小品，成为城市公共空间的延伸，传递国产芯片创新理念。衔接城市绿化空间，打造休闲步道 + 垂直绿化墙，兼顾科研人员休闲活动和生产工作需求，实现产业空间与生态空间的共生，提升区域人居品质。

总结与行业前瞻

本设计紧扣慧睿思通 “国产通信芯片原生研发” 核心定位，以 “芯筑科技・睿创无界・通融产城”为理念，将芯片精密制造要求、企业创新基因与产城融合理念深度融合，打造一座兼具科技感、精密性、开放性、绿色性的现代化芯片产业基地。

项目建成后，将成为慧睿思通技术研发与成果转化的核心载体，助力企业巩固通信芯片领域创新优势，同时作为大湾区半导体产业自主可控的重要支点，推动番禺南村镇科创产业升级，实现企业发展与城市繁荣的双向赋能。
